ในบรรดาตัวยึดแบบพิน- ผลิตภัณฑ์ที่คล้ายกันหลายตัวมีลักษณะที่คล้ายคลึงกันและสถานการณ์การใช้งานที่คล้ายคลึงกัน ที่นี่เราจะอธิบายรายละเอียดความแตกต่างระหว่างหมุดทรงกระบอกและหมุดเรียว.
ก่อนอื่น มาดูหมุดทรงกระบอกซึ่งเป็นไปตามมาตรฐานแห่งชาติ GB/T 119 การจำแนกประเภทของหมุดทรงกระบอกนั้นขึ้นอยู่กับรูปร่างของโครงสร้างเท่านั้นมากกว่าวัสดุ มีรูปทรงทรงกระบอกสม่ำเสมอและมีเส้นผ่านศูนย์กลางเท่ากันตลอดความยาวทั้งหมด สามารถผลิตจากเหล็กกล้าไร้สนิมหรือเหล็กกล้าคาร์บอน โดยเลือกวัสดุตามความต้องการใช้งานจริง แม้ว่าโครงสร้างจะดูเรียบง่าย แต่หมุดทรงกระบอกก็มีข้อกำหนดด้านความแม่นยำในการผลิตที่เข้มงวด ความคลาดเคลื่อนของความยาวจะต้องได้รับการควบคุมภายใน ±0.02 มิลลิเมตร และโดยทั่วไปแล้วความคลาดเคลื่อนเชิงบวกจะไม่ถูกนำมาใช้ในการผลิตจริง โดยเหลือความคลาดเคลื่อนเชิงลบที่เข้มงวดเพียง 0.02 มิลลิเมตร ข้อกำหนดความคลาดเคลื่อนของเส้นผ่านศูนย์กลางยังสูงกว่า:หมุดทรงกระบอกมีข้อกำหนดความคลาดเคลื่อนที่ยอมรับได้สองแบบ ได้แก่ ลบและบวก หมุดทรงกระบอกที่มีพิกัดความเผื่อเป็นลบจะต้องมีส่วนเบี่ยงเบนเส้นผ่านศูนย์กลางอยู่ภายใน -0.02 มิลลิเมตร ในขณะที่หมุดที่มีพิกัดความเผื่อเป็นบวกจะต้องมีความเบี่ยงเบนภายใน +0.01 มิลลิเมตร ข้อกำหนดที่มีความแม่นยำสูงดังกล่าวไม่สามารถบรรลุผลผ่านการประมวลผลหลักโดยตรง ดังนั้นหมุดทรงกระบอกจึงต้องผ่านการเจียรแบบไม่มีศูนย์กลางเพื่อให้เป็นไปตามข้อกำหนดมาตรฐาน
ในสภาพแวดล้อมการทำงานบางอย่าง หมุดทรงกระบอกจะต้องเป็นไปตามมาตรฐานความแข็งแรงและความต้านทานการสึกหรอเฉพาะ สำหรับสถานการณ์ดังกล่าว ผลิตจากเหล็ก 45# และผ่านการบำบัดด้วยคาร์บูไรซิ่งที่พื้นผิวหลังจากการขึ้นรูปเพื่อเพิ่มความแข็งของพื้นผิวและความต้านทานต่อการสึกหรอ ผลิตภัณฑ์ที่คล้ายกับพินทรงกระบอกมาตรฐานมากที่สุดคือพินทรงกระบอกที่มีเกลียวภายใน ซึ่งมีการกลึงเกลียวภายในที่ปลายด้านหนึ่งของพินทรงกระบอกมาตรฐาน ด้านล่างเราจะเปรียบเทียบภาพวาดทางเทคนิคมาตรฐานของผลิตภัณฑ์ทั้งสองที่คล้ายคลึงกัน

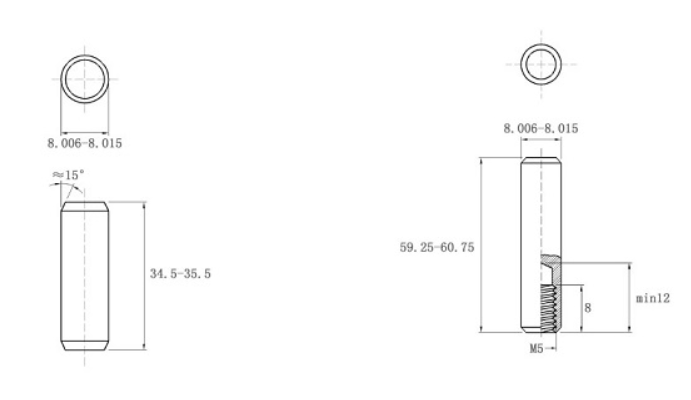

จากผลิตภัณฑ์หมุดทรงกระบอกมาตรฐานทั้งสองที่กล่าวถึงข้างต้น ชิ้นด้านซ้ายเป็นข้อกำหนด 8×35 โดยที่ 8 หมายถึงเส้นผ่านศูนย์กลาง 8 มิลลิเมตร และ 35 หมายถึงความยาว 35 มิลลิเมตร (ทุกหน่วยเป็นมิลลิเมตร) เพื่อให้เปรียบเทียบได้ง่าย หมุดทรงกระบอกที่มีเกลียวภายในทางด้านขวาก็มีเส้นผ่านศูนย์กลาง 8 มิลลิเมตรด้วย โดยมีข้อกำหนด 8×60 (เส้นผ่านศูนย์กลาง 8 มม. และความยาว 60 มม.) ข้อแตกต่างเพียงอย่างเดียวคือพินทรงกระบอกที่มีเกลียวภายในนี้ถูกกลึงด้วยเกลียวภายใน M5 ที่ส่วนท้าย โดยมีความลึกของเกลียว 8 มิลลิเมตร-นี่คือการออกแบบมาตรฐานของพินทรงกระบอกที่มีเกลียวภายใน
ต่อไป เราจะมาดูหมุดทรงเรียวซึ่งระบุไว้ในมาตรฐานแห่งชาติ GB/T 117 ความแตกต่างหลักจากหมุดทรงกระบอกนั้นชัดเจนในคำว่า "เรียว" ในชื่อ หมุดเทเปอร์มีการออกแบบโครงสร้างที่มีปลายที่ใหญ่กว่าและปลายที่เล็กกว่า โดยมีเทเปอร์มาตรฐานตลอดทั้งพิน กระบวนการผลิตค่อนข้างซับซ้อนกว่าหมุดทรงกระบอก: หมุดทรงกระบอกที่มีเส้นผ่านศูนย์กลางสม่ำเสมอสามารถขึ้นรูปได้ง่ายๆ ผ่านการตัดแท่งและการตัดเฉือนที่มีความแม่นยำตามมา ในทางตรงกันข้ามหมุดเรียวที่มีเส้นผ่านศูนย์กลางต่างกันที่ปลายทั้งสองข้าง จำเป็นต้องกลึงเทเปอร์มาตรฐานหลังการตัดแท่ง ตามด้วยการตัดเฉือนที่มีความแม่นยำเพื่อสร้างผลิตภัณฑ์ขั้นสุดท้าย ผลิตภัณฑ์ที่คล้ายกับสลักเทเปอร์มาตรฐานมากที่สุดคือสลักเทเปอร์ที่มีเกลียวภายใน ซึ่งกลึงด้วยเกลียวภายในที่ปลายด้านหนึ่ง-โดยใช้แนวคิดการออกแบบเดียวกันกับสลักทรงกระบอกที่มีเกลียวภายใน ด้านล่างนี้เราอ้างถึงภาพวาดทางเทคนิค
หมุดเทเปอร์ทางด้านซ้ายเป็นข้อกำหนด 10×60 โดยที่ 10 มิลลิเมตร หมายถึงเส้นผ่านศูนย์กลางที่ปลายที่ใหญ่กว่า ตามอัตราส่วนเทเปอร์มาตรฐาน 1:50 ที่ระบุใน GB/T 117 เส้นผ่านศูนย์กลางที่ปลายเล็กกว่าของเทเปอร์พินนี้คือ 8.8 มิลลิเมตร ซึ่งก่อให้เกิดเทเปอร์มาตรฐาน หมุดเทเปอร์ที่มีเกลียวภายในทางด้านขวาเป็นข้อกำหนดขนาด 10×50 และความแตกต่างที่ใหญ่ที่สุดจากพินเทเปอร์มาตรฐานคือเกลียวภายใน M6 ที่กลึงที่ปลายที่ใหญ่กว่า
เหล่านี้เป็นตัวยึดชนิดพิน-ที่ใช้บ่อยที่สุดและคล้ายกันในตลาด สำหรับข้อกำหนดใดๆ เกี่ยวกับผลิตภัณฑ์ประเภท-พินข้อมูลจำเพาะ-พิเศษ โปรดติดต่อเราโดยตรง
